#1 | Wie kann man Werte von elektronischen Bauteilen bestimmen? datum

01.09.2025 14:48

Wie kann man Werte von elektronischen Bauteilen bestimmen?

Wie kann man Widerstände bestimmen, wenn die Kennung der Ringe nicht mehr lesbar ist und man nur ein Spannungs- und Strommessgerät hat?
Wie kann man Elektrolyt-Kondensatoren bestimmen, wenn kein passendes Messgerät zur Verfügung steht?
Wie kann man die Kathode einer Diode bestimmen, wenn der Ring nicht mehr erkennbar ist?

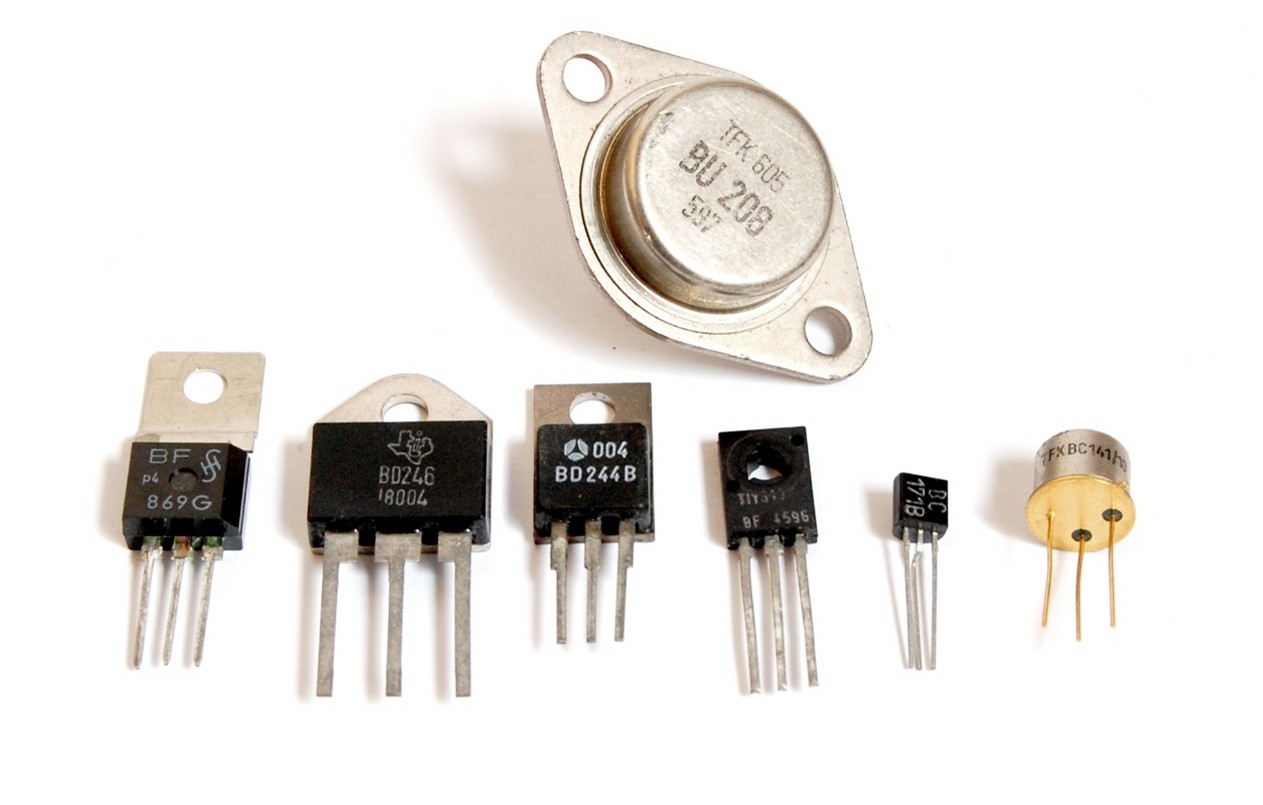

Wie kann man bei Transistoren erkennen, ob es sich um ein PNP- oder NPN-Transistor handelt?

Widerstände mit einer Spannungsquelle, einem Volt- und Amperemeter bestimmen:

Steht kein Widerstandsmessgerät zu Verfügung, lassen sich Widerstände mit Hilfe des ohmschen Gesetzes, einer Spannungsquelle, einem Spannungs- und Strommessgerät bestimmen.

Spannungsquelle auf z.B. 5V einstellen.
Widerstand mit Strommessgerät in einer Reihenschaltung an die Spannungsquelle anschließen.
Messwert vom Messgerät ablesen, z.B: 5mA.
Mit Hilfe des ohmschen Gesetzes den Widerstand ausrechnen.

U= 5V / I= 5mA

R= 1KOhm (1000Ohm)

Elektrolyt-Kondensatoren mit einer Spannungsquelle, einem Widerstand und einer Stoppuhr bestimmen (ungenau):

Größenwerte von Elektrolyt-Kondensatoren (+/- Polung) lassen sich über ihr Ladeverhalten im Gleichstromkreis bestimmen!
Die Ladezeit τ (tau) ist nur von den Größen des Kondensators C und des Widerstandes R abhängig.
Die Aufladung erfolgt umso schneller, je kleiner die Kapazität des Kondensators C und je kleiner der Widerstand R ist.

𝜏 = R x C

I_L = 5 x 𝜏 = 5 x R x C

Der Kondensator hat sich nach 1 x τ (tau) auf 63% der Spannung aufgeladen, nach 5 x τ (tau) auf 99% bis 100%!

Spannungsquelle auf z.B. 16V einstellen.
Spannungsmessgerät parallel am Elektrolyt-Kondensator anschließen.
Stoppuhr starten und gleichzeitig mit einem Widerstand z.B. 4,7kOhm aufladen.
Zeigt das Messgerät eine Spannung von ca. 10V (63% von U =10,08V )an, Stoppuhr anhalten und Wert ablesen (ca. 5 Sek.).
Nach der Formel für die Ladezeit ergibt sich ein ungefährer Wert für den Elektrolyt-Kondensator

τ = R x C

C = τ : R

C = τ : R = 5s : 4700 Ohm = 0,00106 F = ca. 1000uF

Dioden und bipolare Transistoren mit einem Widerstandsmessgerät bestimmen:

Dioden:

Dioden sind leitend, wenn ein Minus an der Kathode und ein Plus an der Anode anliegt.
Zeigt das Messgerät einen niedrigen Wert, also Durchgang, liegt die Kathode am schwarzen Messstift (-) und die Anode am Roten Messstift(+).

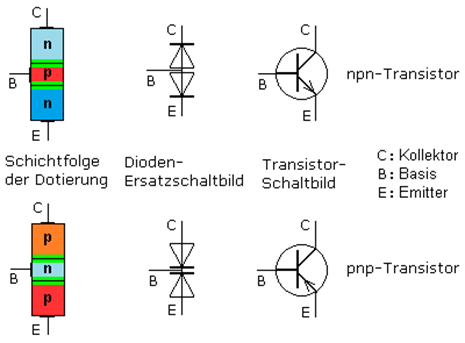

Transistoren:

Auch Transistoren haben PN-Übergänge, die sich wie Dioden verhalten!
Die PN-Übergänge lassen sich von Basis zu Emitter und Basis zu Kollektor gut durchmessen und bestimmen.
Zeigt das Messgerät einen niedrigen Wert an (Durchgang) und liegt an der Basis der schwarzen Messstift (-), handelt es sich um einen PNP-Transitor!
Liegt an der Basis der rote Messstift (+), handelt es sich um einen NPN-Transistor!
